扫一扫，手机浏览- 超声波探伤仪MASTERSCAN 350m/380m
详细信息
品牌：英国声纳 型号：/380m 加工定制：否 类型：超声波 测量范围：0～20000mm 分辨率：0.1 尺寸：256x145x145 mm 重量：2.5 kg 英国MASTERSCAN 350m/380m超声波探伤仪介绍：

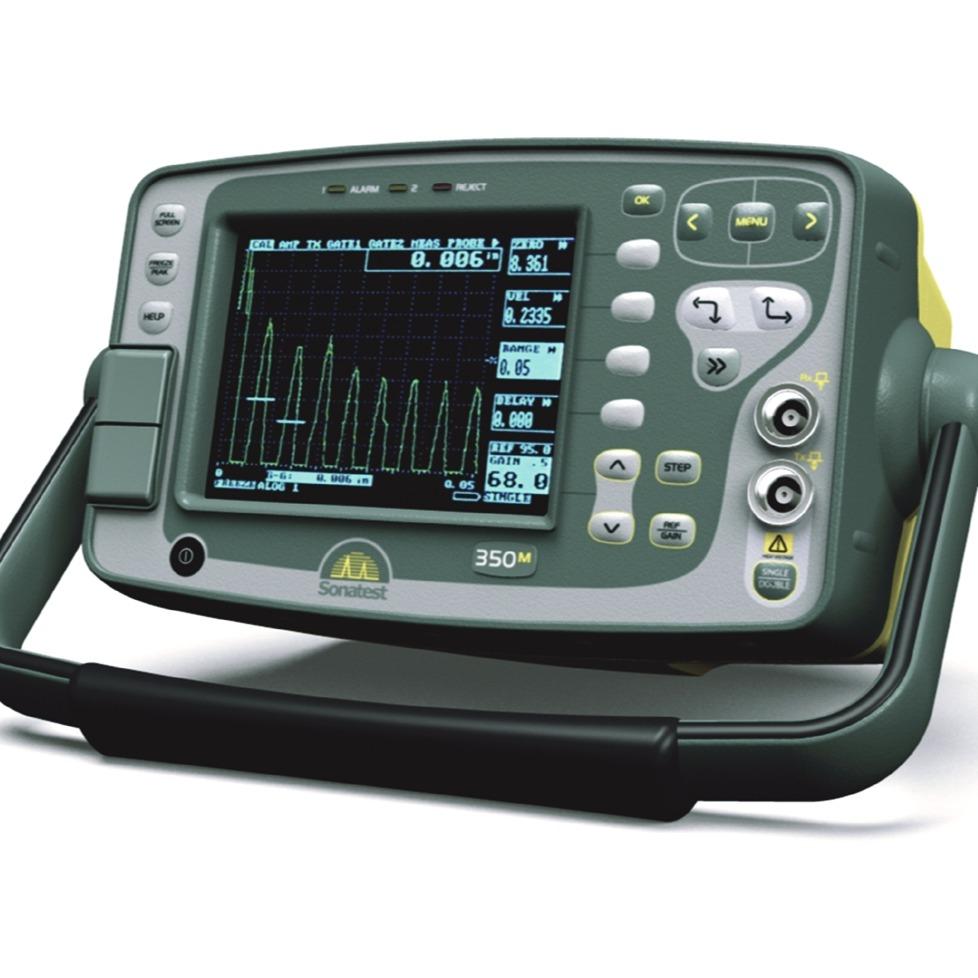

MasterScan350m和380m探伤仪是MasterScan340的换代产品
英国声纳20 多年来，Masterscan 的名字就是高性能和先进的设计。 350M 和 380M 是高性能传统设计的继续。*新设计的 放大器和脉冲发生器使得该仪器具有良好的近表面分 辨力、强的穿透力和特别良好的信/噪比。典型应用： 薄壁零件、涡轮叶片、点焊、电力设备（包括 EMAT）大铸件和锻件。
操作简单，使用方便
350M 和 380M 除具有高性能和先进的特点外，介面的设计和功能表导致其综合功能的使用更加方便。
高清晰度显示幕
显示幕是超声探伤仪的关键器件。Masterscan 以标准的彩色 TFT 显示使在任何光线条件下具有高清 晰度显示。选择功能表和波形的颜色使显示更加清晰。即使在阳光直射下也具有 LCD 类比仪器的明亮显示。TFT 显示没有显示中断和受温度的限制。大萤幕 A 扫描显示进一步改善了可读性、快速响 应和峰值捕捉.即使在 5KHz 重复频率时 1 个波周 也能清晰显示缺陷波形。
主要特点：
-带 ActiveEdge 可编程脉冲发生器
-界面波触发器用于水浸探伤水程补偿
-5KHz 脉冲重复频率适用快速扫描
-高清晰度显示屏
英国MASTERSCAN 350m/380m超声波探伤仪技术参数检测范围 0～1mm直至0～20000mm(钢)，可以1/2/5或1mm增量连续可调 声速 256～16000m/s，连续可调 探头延迟 0～999.999μs，连续可调 扫描延迟 0～10000mm，步进0.05mm(钢) 增益 0～110dB，步进0.5/2/6/14和20dB可以随时进行增益调节 检测模式 脉冲回波和发射 /接收 脉冲发生器 100～300V(MS380 450V)可变方波脉冲发生器。
脉冲宽度，尖脉冲至 2000μs，在脉冲幅度200V 时上升/下降时间<5ns，脉冲宽度调整名义值2%，*小1ns,*大4ns阻尼 33/50/100/400Ω，四档可选 脉冲重复频率 30～6000Hz，步进5Hz 视频刷新频率 50(PAL制)或60Hz(NTSC制) 检波方式 全波、正半波、负半波、RF 频率范围 6个窄频带，频率分别为：0.5MHz、1MHz、2.25MHz、5MHz、10MHz和15MHz
宽频带：2MHz～22MHz(-6dB)和1MHz～35MHz(-20dB)系统线性 垂直线性=1%全屏幕高度(FSH)。放大器精度±0.1dB 。水平线性±0.4%全屏幕宽度(FSW) 抑制 80% 线性抑制。选用此功能时，前面板上的LED 指示灯会点亮以警示 测量单位 公制 (mm)、英寸(in)、时间(μs ) 屏幕显示 TFT 彩色显示：显示屏幕尺寸；103x77mm,320x240象素，A－Scan区域300x200像素素， 8种彩色模式可供选择，亮度可调 闸门监视器 两个完全独立闸门。用于回波监控和厚度测量。可在全范围内对闸门起始位置和宽度连续可调。阈值由 0～100%(FSH)连续可调。具有进波 /出波两种报警模式和声/光报警功能 闸门扩展 扩展范围在闸门 1的宽度 闸门监视器延迟 监视器闸门 2可选0.6秒延迟 测量模式
模式 1
模式 2
模式 3
模式 4
模式 5
模式 6
信号监视器
闸门中一个信号的深度和幅度
回波至回波间的距离(单一闸门)
声程、水平距离、深度 ,曲面校正和探头前沿的三角显示 ,小屏幕显示
闸门至闸门间的距离测量(独立闸门)
T-Min 模式，用于保持*小厚度读数，水平距离测量分辨率达0.01mm(0.001英寸)，幅度测量分辨率达1%FSH,在A 扫描图的顶部有测量读数的放大显示。测量模式可选择峰值模式和前沿模式A扫描存储 可存储打印800幅A-扫描波形。能通过RS232串口打印输出或选用SDMS软件传到PC机上 面板参数存储 可存储100组已校准的面板参数 厚度记录 可存储2000个由“块字组/位置/编号”模式或按顺序模式预编程工作片断。使用任选的 SDMS软件可将读数转到MS Excel软件 AGC 自动增益控制能自动将信号电平设定在10～90%FSH之间，精度公差在5～20%之间 DAC曲线 *多可选取10个点制作数字DAC曲线。设有参考曲线：按照JIS/ASME标准的-6dB和-12/14dB 曲线；也可选择按照EN1714 标准的-2dB、-6dB、-10dB曲线 TCG曲线 时间校正增益，也称为Swept增益。40dB的动态范围明显大于每微秒30dB，可选择10个输入点，将全部信号设定到全屏高度的80% AWS 为仪器内置软件，用于按照 AWS D1.1结构焊接标准对显示的缺陷作评定 AVG/DGS 按探头数据自动计算缺陷大小，可存储10种探头数据 API 缺陷大小可按照 API 5UE自动评测 Auto-cal功能 对两个回波自动标定 时钟功能 可设定时间和日期 参考波形 参考波形用于与不同颜色的波形直接比较这个菜单显示一个已存储的A 扫描波形作为参考或标记显示，用于与不同颜色的动态A 扫描波形进行比较 注释 对于存储的面板参数和A 扫描波形，用户可以加入字母标识作为注释 显示冻结 用于捕获锁定当前的A 扫描图像 峰值记忆 用于捕获锁定动态回波的*大值 键盘锁 防止设备参数被误修改 在线帮助 在运行过程中，可做即时指导 语言 英语 波形平滑 可给出模拟视频般的非常平滑的回波图像 输出 双向串行接口传送设定参数、厚度读数和存储的波形。复合视频，PAL 或NTSC制式兼容。线性模拟程控输出，可输出闸门内的距离和振幅信号 前置 USB接口 用于连接计算机、打印机或键盘 电池 14.4V5安时锂电池，充电后可用15小时(单色)或11小时(彩色)，低电指示。充电4小时 充电器 110～240VAC，50～60Hz 探头电缆线插座 LEMO 环境条件 外壳密封达到 IP67 级 温度 操作温度： -10～55℃
可以承受：-20～70℃
存储温度：-40～75℃外形尺寸 255x145x145mm 重量 2.5kg，包括锂电池 MS380M附加功能 界面波触发器 界面波锁定表面回波，消除水程变化影响 高功率脉冲发生器 450V峰值电压
标配:
主机
锂电池
锂电池充电器 / 交流电源
中英文操作手册
合格证书
4MHz直探头
4MHz/45°斜探头
4MHz/60°斜探头
4MHz/70°斜探头
电缆线 -
-
