• 美国Dakota NDT超声波测厚仪PMX4-DL高穿透性A/B扫描

    详细信息

     品牌:美国Dakota NDT  型号:高穿透性A/B扫描  加工定制:否
     测量范围:1.27 - 914.4mm(钢) mm 测量误差:0.1mm/0.01mm  测量分辨率:0.1mm/0.01mm
     数据存储:内置4GB SD存储卡  工作频率:1 - 5 MHz 外形尺寸:165x63.5x31.5 mm

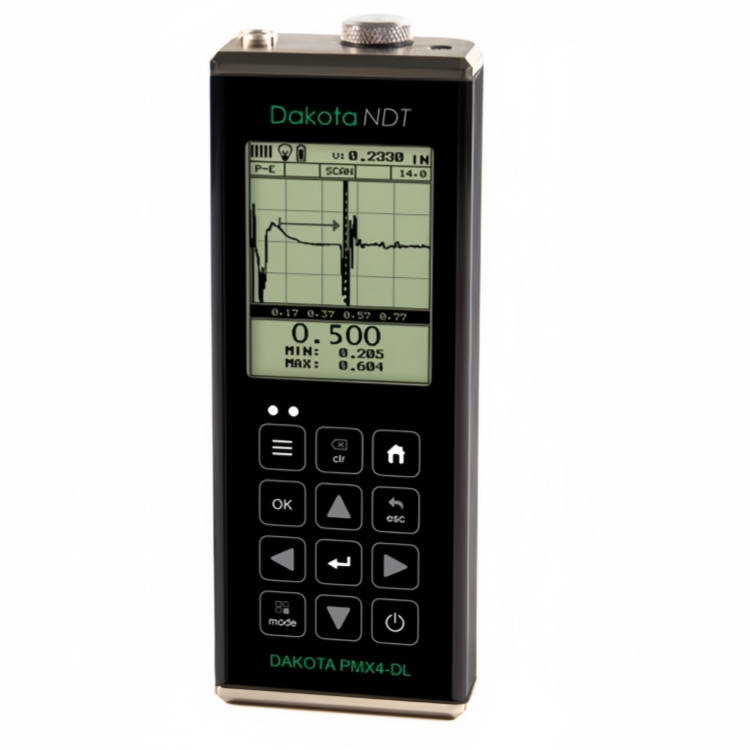

    美国DAKOTA高穿透性A/B扫描超声波测厚仪PMX4-DL

    美国DAKOTA公司PMX4-DL,替代HPXDL+,是专门设计用于测量难以穿透声波的厚度。提供多种高压脉冲发生器选项,以及针对低频探头(500kHz ~10MHz)进行调谐的滤波器,增加了应用列表中的材料类型,补充了产品应用范围。


    美国DAKOTA ULTRASONICS公司PMX4-DL是专门设计用于测量难以穿透声波的厚度。这些材料因缺乏一致性、颗粒结构以及整体厚度大而难以穿透。 PMX4-DL提供多种高压脉冲发生器选项,以及针对低频探头(500kHz ~10MHz)进行调谐的滤波器,增加了应用列表中的材料类型,补充了产品应用范围。
    可用于如玻璃纤维、碳纤维、铸件、橡胶、高密度聚乙烯、纤维增强塑料、铅以及所有钢和铝的厚度测量。典型应用包括测量玻璃纤维板、管道、储罐、航空复合材料、船体、传送带、复合塑料等。
    符合NIST和MILSTD-45662A标准



    仪器特点
    采用FPGA技术的100Hz数字信号处理器平台设计
    200v尖脉冲、400v方波脉冲、400v音频脉冲三种可调脉冲发生器
    *大250Hz脉冲重复频率
    可变脉冲宽度(尖、窄、宽)
    110dB增益范围,手动和自动增益控制(AGC),取决于测量模式的选择
    时间相关增益(TDG),具有可调的起点和斜率
    可调阻尼(30、50、75、300、600、1500Ω)
    1/8 VGA灰度显示屏(240x160像素)。可视区域62x45.7毫米。EL背光(开/关/自动)。 25Hz的屏幕刷新
    单晶接触式和定制500kHz延迟块探头(500 kHz~10 MHz)
    内置4GB SD存储卡
    USB Type-C数据接口

    技术参数
    测量
    测量范围(取决于被测物材质和致密性)
           接触式探头脉冲-回波模式:1.27mm~30.5m(钢),2.54~127mm(复合材料)
           接触式探头回波-回波模式:2.54~914.4mm(钢)
           接触式探头回波-回波验证模式: 2.54~152.4mm(钢)
    分辨率:0.1mm/0.01mm
    声速范围:309.88~18542m/s
    单位:公制或英制
    校准:单点、两点、选中列表中材料类型

    显示
    显示屏:1/8英寸VGA灰色显示,240x160象素,可视区62x45.7mm,EL背光;
    A-扫描:检波+/-(缺陷视场),RF(全波视场),25Hz刷新频率
    B-扫描:基于时间的横截面视图,显示速度为每秒10到200个读数
    大数字显示:标准厚度显示,数字高度17.78mm
    厚度条形扫描:速度10Hz,在B-扫描和大数字显示模式中可见
    稳定度指示:表示测量值的稳定性
    功能状态指示:显示当前激活的功能

    超声波参数
    测量模式
    脉冲-回波(P-E) 模式:接触式探头
    回波-回波(E-E) 模式:接触式探头
    回波-回波验证(E-EV)测量:接触式探头
    脉冲:200v尖脉冲、400v方波脉冲、400v猝发声脉冲,均可通过可变脉冲宽度和电压设置进行调整
    接收:根据测量模式在110dB范围内采用手动或自动
    阻抗:30/50/75/300/600/1500Ω可调
    计时:单次8位100MHz超低功耗数字化仪的精确TCXO计时

    探头
    探头类型:延迟块、接触式和笔式单晶探头
    频率范围:1~25MHz
    LEMO接口,1.2米探头线

    存储
    容量:内置4GB SD卡
    数据结构:网格(字母数字)和顺序(自动识别)
    截屏功能:位图图形捕获,用于快速记录
    数据输出:通过USB Type-C连接的计算机

    功能
    设置:64个用户自定义设置
    闸门:可调3闸门,取决于测量模式
    报警模式:上下限视听报警
    快速扫描模式:每秒250个读数,当探头离开时显示*小值

    其他
    键盘:12个触摸键
    电源:标配为三节5号碱性电池 ,电量状态指示。 无操作五分钟后自动关机。USB Type-C供电
    外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装
    工作温度:-10~60℃
    尺寸重量:165x63.5x31.5mm,385g(包括电池)
    符合NIST和MILSTD-45662A标准

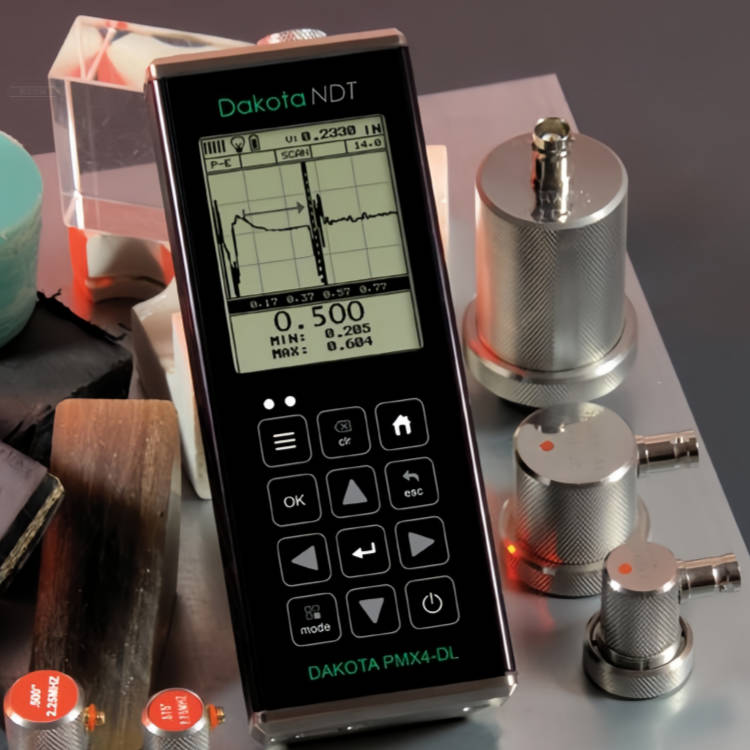

    美国DAKOTA高穿透性A/B扫描超声波测厚仪PMX4-DL探头参数
    探头型号 频率 晶片直径 说明 用途
    HPD1005/T-857-8608 500KHz   25.4mm 低频单晶延迟块探头 玻璃纤维、复合塑料、塑料、
    碳纤维、橡胶传送带

    PSLM501/T-8040-0868 1MHz 12.7mm 单晶接触式探头 粗糙表面、铸件、坯料和挤压件
    PSLM751/T-8060-0868 1MHz 19.1mm
    PSLM101/T-8070-0868 1MHz 25.4mm
    SLM5025/T-8040-1878 2.25MHz 12.7mm
    SLM7525/T-8060-1878 2.25MHz 19.1mm
    SLM1025/T-8070-1878 2.25MHz 25.4mm
    SLM5050/T-8040-2878 5MHz 12.7mm
    SLM7550/T-8060-2878 5MHz 19.1mm
    SLM1050/T-8070-2878 5MHz 25.4mm
