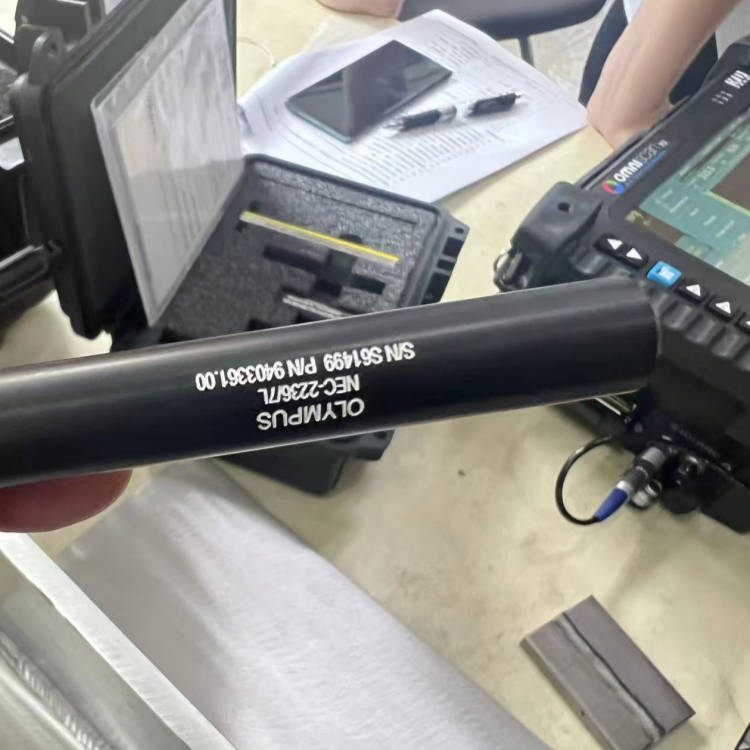

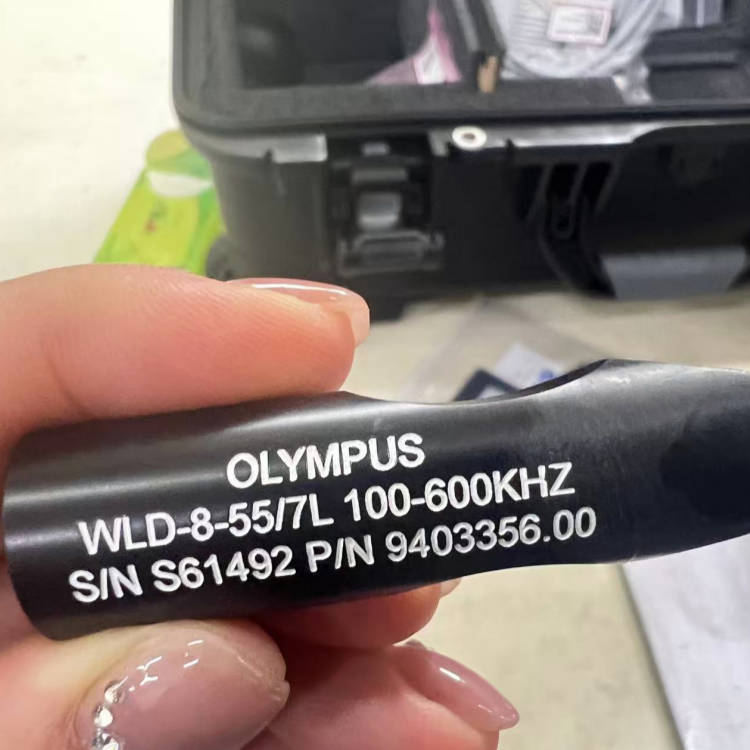

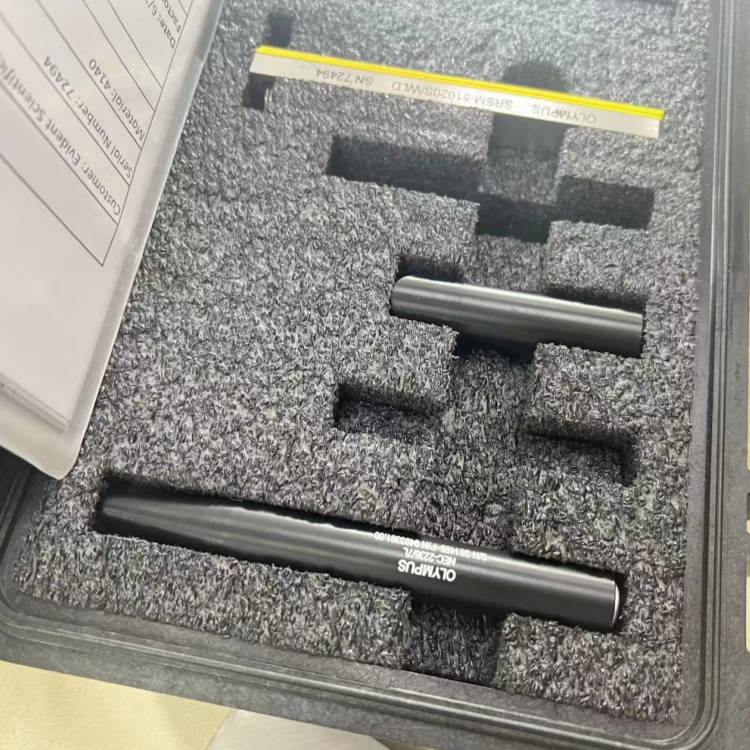

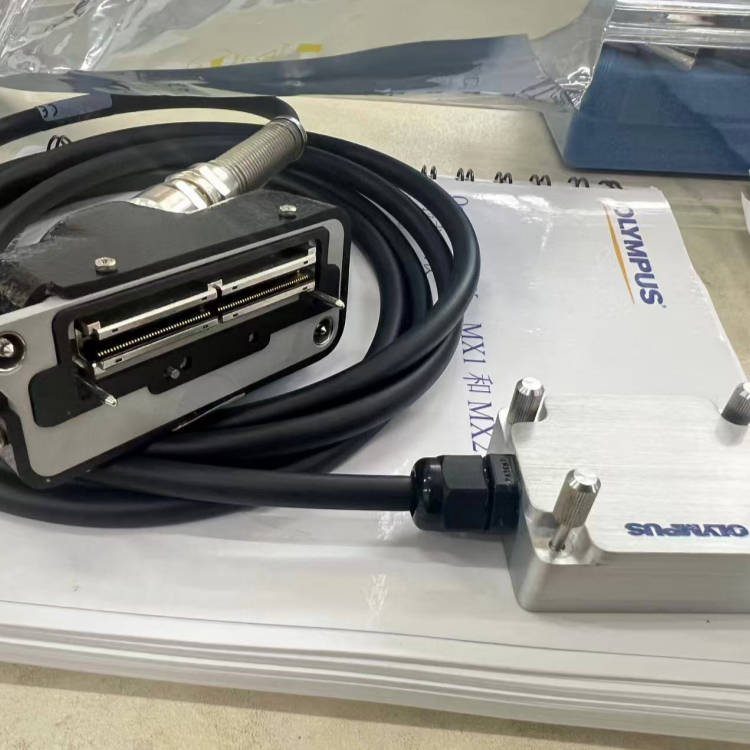

Olympus奥林巴斯涡流阵列探伤仪OmniScan MX ECA/ECT

主要优势：

• 无需去除漆层。
• 成像和归档。
• 一步检测，高速扫查，结果即时。
• 节省了大量的时间（一般可节省10倍或更多的时间）。
• 大大缩短了周转时间。
• 具有缺陷深度评估能力。
• 灵敏度可调，可进行后处理分析。
• 环保方法（不使用化学制剂）。

各种熟悉的调色板选择，提供更多的可能性

MXE 3.0 ECA软件提供一系列受专利保护的、借助彩色调色板表现数据的图像形式，这种图像沿用了传统NDT方式表现数据的外观，而且便于直观地显示ECA信号。

分析、报告和归档
检测完成后，确认或重新检测

即使在现场检测完成之后，OmniScan MX ECA仍然可以继续发挥其数据存储、分析和制作报告的价值。使用OmniScan MX ECA，用户可以查看单个缺陷指示，并根据需要进行修正。MXE 3.0 ECA软件采用了全新设计、直观的数据光标，可以直接从仪器进行操作（在检测现场），也可以通过USB端口连接鼠标进行操作（在办公室）。

即刻报告，轻松归档

OmniScan MX内置有一键式报告制作功能。高级用户还可以配置和自行定义报告。不过，厂家默认的报告格式已经包含了屏幕截图和精心选择、预先导入的数据栏区，目的是避免用户自行定制报告的麻烦。

检测数据文件的归档也非常容易；无论在采集还是分析过程中，只需按一下键，即可将数据存储在仪器的存储卡中。

借助鼠标输入，用户可以快速有效地进行数据分析。借助CompactFlash卡的读卡器，用户可以将文件归档到PC机中。

编码扫查，使得数据判读更方便
优化后的校准过程只有3个步骤

OmniScan MX ECA不仅可在常规ECT阻抗平面视图中显示ECA信号，还可提供多种其他视图和布局，用户可以从中感受到编码ECA技术真正强大的性能。这些显示可作为校准流程的一部分，可使涡流检测过程清晰可见，甚至可基于用户定义的合格标准做出通过或不通过的判断。

得益于其直观的界面设计，OmniScan MX ECA可以快速方便的配置和操作。配置过程只有简单的3个步骤。

持续编码器模式

时基检测的优势表现在无需对仪器进行过多的干预，就可以提供几乎无限的扫查性能，而编码扫查（C扫描图像）的优点在于可以生成表明缺陷的位置、形状和维度的颇具价值的彩色编码图像和信息。

MXE 3.0 ECA软件推出了一种新的持续编码器模式，可生成编码器经过校正的图像，同时还保留了时基检测的用户友好性。使用这种模式，可以获得很高的检测效率，而且用户可以自由决定是否记录缺陷指示。

强大的彩色成像功能
使用彩色编码C扫描评估缺陷的深度

在大多数表面或近表面的应用中，使用涡流阵列技术与使用常规涡流技术一样，缺陷的严重程度与返回的涡流信号波幅密切相关。使用基于波幅的彩色编码，并将每个通道的返回信号绘制成带有编码位置信息的图像，就会使得到的C扫描显示非常清晰直观。这些扫描图像可保存到可插拔CF卡中，也可在OmniScan MX仪器中被制作成报告。

基于阈限值为缺陷做出合格或次品的判定

使用OmniScan MX ECA时，用户可以基于C扫描彩色视图，对缺陷指示做出合格或次品的判定。MXE 3.0 ECA软件包含多种已经厂家测试的彩色调色板，可以优化ECA应用中的信号显示。

此外，C扫描报警功能简化了判废信号的闸门设置情况，因为在阻抗平面图信号进入报警区域时，它可使C扫描颜色即刻得到改变。
