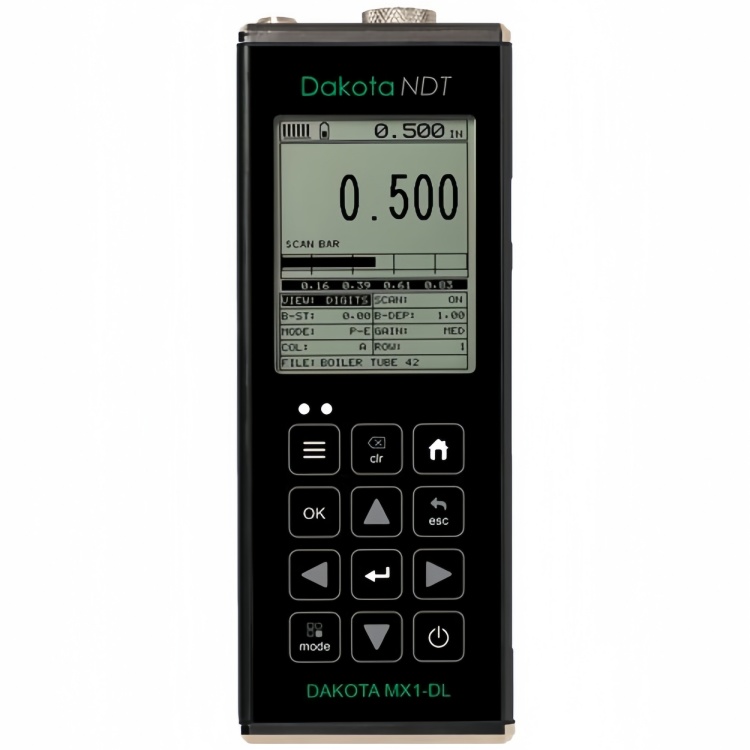

• 美国Dakota NDT带AB扫描功能超声波测厚仪MX1-DL / MX2-DL

    详细信息

     品牌:美国Dakota NDT  型号:MX1-DL / MX2-DL  加工定制:否
     测量范围:0.63~508 mm 测量误差:1%  测量分辨率:0.01mm
     数据存储:4GB SD存储卡  工作频率:1 -7.5 MHz 外形尺寸:63.5x165x31.5mm mm
    美国Dakota NDT带AB扫描功能超声波测厚仪MX1-DL / MX2-DL

    美国DAKOTA NDT 公司新推出的超声波测厚仪MX2-DL,替代MVX 带A/B扫描的大屏幕显示,能够满足先进的厚度应用。符合NIST和MILSTD- 45662A标准。





    特点
    采用FPGA技术的100Hz数字信号处理器平台设计
    1/8英寸VGA灰色显示,240x160象素屏幕,25Hz刷新频率
    手动或自动增益控制,根据测量模式选择(50dB增益范围)
    内置于探头类型中的线性时间相关增益(TDG)

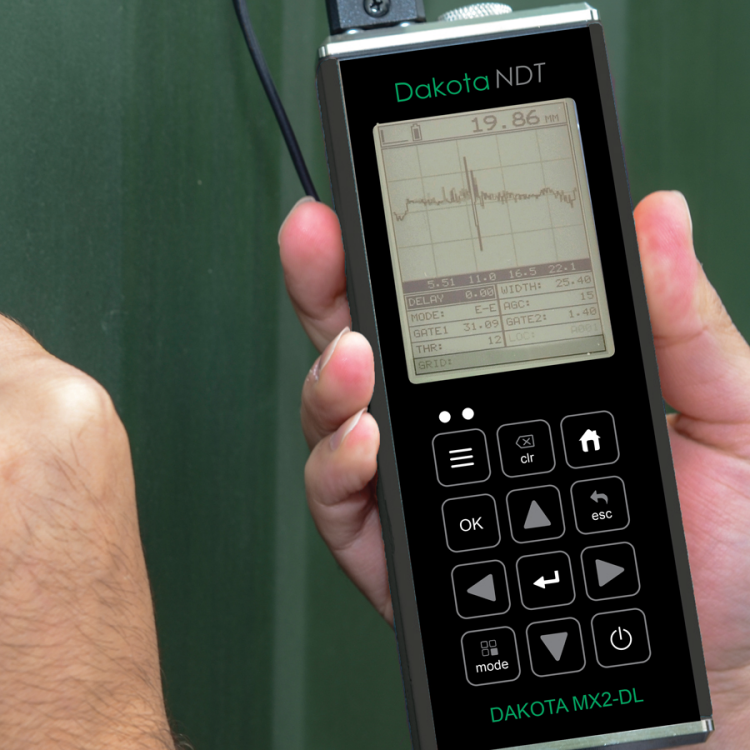

    A-扫描(射频、整流)、B-扫描和大数字显示方式
    两个独立的门
    脉冲-回波(P-E)测量模式和回波-回波(E-E)测量模式
    双晶探头
    内置4GB SD卡
    通过USB Type-C连接到计算机

    测量
    脉冲-回波(P-E)模式测量范围:0.63mm~30.48m(钢)
    回波-回波(E-E)模式测量范围:2.54~152.4mm(钢,穿过涂层测量,随涂层厚度的不同,测量范围也会变化)
    分辨率:0.01mm
    声速范围:309.88~18542m/s
    单位:公制或英制
    校准:一点和两点校准方式

    显示
    显示屏:1/8英寸VGA灰色显示,240x160象素。可视区62x45.7mm,EL背光
    A-扫描方式:检波+/-(缺陷视场),RF(全波视场)。25Hz刷新频率
    B-扫描方式:基于时间的横截面视图。 显示速度为每秒10到200个读数

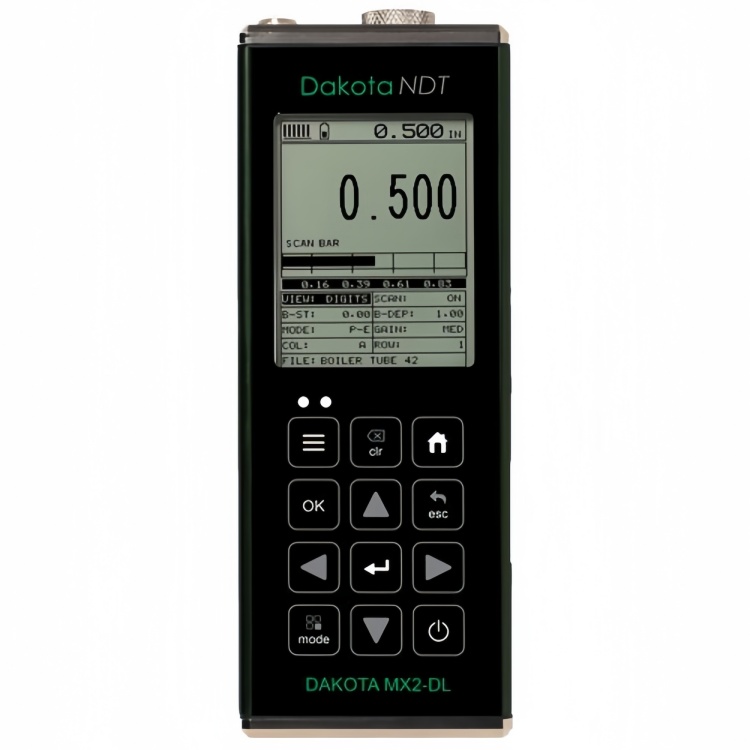

    大数字方式:标准厚度显示,数字高度17.78mm
    厚度条形扫描:速度10Hz,在B-扫描和大数字显示中可见
    稳定度指示:表示测量值的稳定性

    超声波参数
    测量模式:脉冲-回波(P-E)模式,回波-回波(E-E)模式(穿过涂层)
    脉冲:可调方波脉冲发生器
    接收:根据选择模式在50dB范围内采用手动或AGC增益控制
    计时:单次100MHz8位超低功耗数字化仪的精确TCXO计时
    脉冲重复频率:250Hz

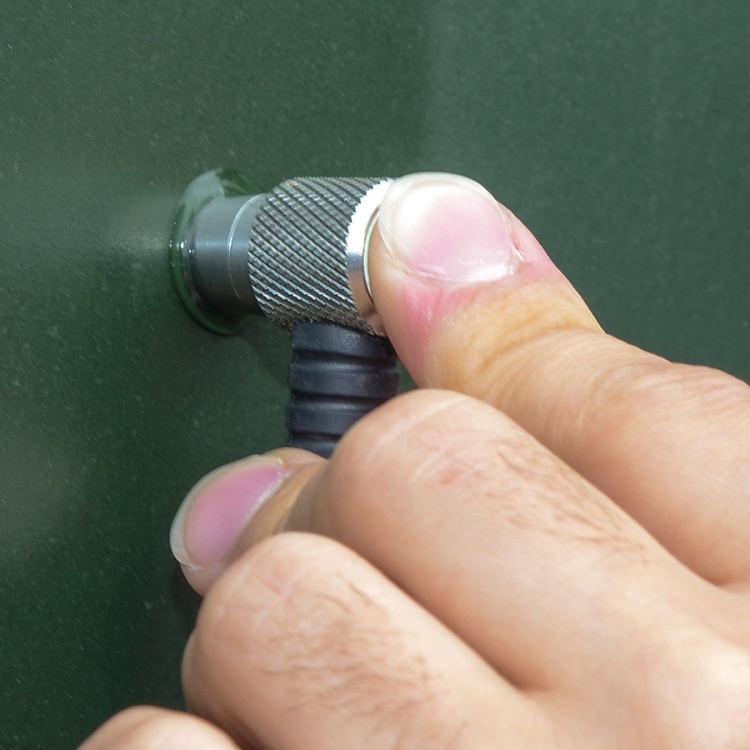

    探头
    频率范围:1~10MHz
    双晶探头
    LEMO接口,1.2米探头线

    存储
    容量:内置4GB SD卡
    数据结构:网格(字母数字)
    截屏功能:位图图形捕获,用于快速记录
    数据输出:通过USB Type-C连接的计算机

    功能
    设置:64个用户定义设置,用户也可编辑出厂设置
    探头类型可选:内置双路误差校正,提高线性度
    闸门:两个独立闸门
    报警模式:上下限视听报警
    快速扫描模式:每秒250个读数,当探头离开时显示*小值

    其他
    键盘:12个触摸键
    电源:标配为三节5号碱性电池 ,可选镍镉电池或锂电池。电量状态指示。无操作五分钟后自动关机。USB Type-C供电
    外壳:挤压铝机壳,底盖用镀镍铝板加密封垫封装
    工作温度:-10~60℃
    尺寸:63.5x165x31.5mm
    重量:含电池385g
    包装:ABS工程塑料箱
    出厂证书:工厂校准可追溯到NIST和MILSTD- 45662A标准


    美国Dakota NDT带AB扫描功能超声波测厚仪MX1-DL / MX2-DL探头参数
    型号    频率    探头晶片直径    探头防磨面直径    测量范围    说明
       T-102-2700    5.0MHz    6.35mm    9.53mm    1.0~152mm    标准高阻抗探头
       T-101-2700    5.0MHz    4.76mm    6.35mm    1.0~50mm    小管径高阻抗探头
       T-101-2000    5.0MHz    4.76mm    6.35mm    1.0~50mm    小管径探头
       T-104-0000    1.0MHz    12.7mm    15.88mm    3.8~50.8mm(铸铁中)    铸铁探头
       T-104-9700    3.5MHz    12.7mm    15.88mm    2.5~100mm    高阻抗探头
       T-102-3300    7.5MHz    6.35mm    9.53mm    0.63~152mm    超薄探头
       T-104-2700    5.0MHz    12.7mm    15.88mm    1.27~508mm    超厚高阻抗探头
       T-104-2000    5.0MHz    12.7mm    15.88mm    1.27~508mm    超厚探头
       T-042-2700    5.0MHz    6.35mm    9.53mm    1.0~152mm    标准高温高阻抗探头,*高340℃
       T-042-2000    5.0MHz    6.35mm    9.53mm    1.0~152mm    标准高温探头,*高340℃
       T-044-2700    5.0MHz    12.7mm    15.88mm    1.27~508mm    超厚高温高阻抗探头,*高340℃
       T-044-2000    5.0MHz    12.7mm    15.88mm    1.27~508mm    超厚高温探头,*高340℃
       T-212-2001    5.0MHz    6.35mm    9.53mm    1.0~152mm    超高温探头,*高480℃
       T-214-2001    5.0MHz    12.7mm    15.88mm    1.27~508mm    超厚超高温探头,*高480℃

    备注:
    测试高温表面时需用高温耦合剂
    在回波-回波(穿透涂层)测量模式下,高阻抗探头会有更好的表现
    表中的测量范围为脉冲-回波模式测量范围
